LAB 1- CONFIGURACIÓN SIMPLE IPV6 (LINK-LOCAL Y SUBREDES) SIN ENRUTAMIENTO.

Hola a todos
Soy Juan Carlos de bitacoraderedes. Hoy os voy a mostrar como sin complicarnos la vida en demasía se puede configurar un pequeño lab para irnos introduciendo en Ipv6.
Vamos a partir de escenarios simples e iremos subiendo la dificultad, hasta llegar a enrutamiento dinámico con múltiples áreas en packet tracert, hasta configuraciones de active directory, routers virtuales etc en entorno GN3, espero que tengáis paciencia ya que son entornos que llevan su tiempo para su preparación…
En estos labs no se procederá a la configuración total del escenario, si no que se configurara solo un ejemplo de la correcta configuración con la idea de que sea descargado el escenario y configurado por el lector.
Hoy vamos a configurar un lab sencillo compuesto de dos routers, conectados mediante interfaz serial, que a su vez tienen cada uno dos subredes conectadas a sus respectivas interfaces Ethernet, una imagen vale mas que mil palabras…

corregida1
Como veis en la topología, a la subred que va de la interfaz serial del router 0 a la interfaz serial del router 1 la hemos asignado la subred 2001:1:1:1::1/64, y posteriormente a cada interfaz Ethernet de cada router la hemos asignado la subred correlativa 2001:1:1:2::1/64, 2001:1:1:3::1/64 en el router 0, y 2001:1:1:4::1/64 y 2001:1:1:5::1/64…
Bien empecemos por el principio, para que nuestros routers (en este caso estamos en un entorno cisco, fijaos que el lab esta configurado en packet tracert) puedan comenzar a enrutar tráfico ipv6, (no voy a entrar en teoría para eso esta este post de 1gbdeinfo) hemos de darle la siguiente orden…
6
Una vez realizado esto estaremos en condiciones de comenzar configurar nuestras interfaces, comenzaremos por la interfaz serial s0/0/0, fijaos en un detalle cada interfaz tiene su ip en el caso de router 0 es :1 en el caso de router 1 es :2, vamos a configurar la interfaz s0/0/0 en router 0, para ello introduciremos los siguientes comandos:

7

Como es lógico en la interfaz s0/0/0 del router 1 introduciríamos los mismos comandos y la única variación estaría en la dirección ipv6 que seria 2001:1:1:1(misma subred):1:1:1:2(numero de host), con ello tendríamos las interfaces seriales plenamente operativas y funcionales…
Bien tenemos los routers comunicados (recordemos que esto no significa que sean capaces de enrutar el trafico de manera correcta esto se realizara en el próximo lab) pasaremos ahora a configurar las interfaces Ethernet de los routers, y para ello introduciremos los siguientes comandos

5

Si os fijáis en la ipv6 address FE80::1 link-local el primer FE80 se corresponde con el segundo campo de la configuración link-local address de la configuración ipv6 de un pc, con ello conseguiremos que los host de ambas subredes de un router sean capaces de comunicarse localmente sin que quepa la posibilidad que ninguna comunicación salga del ámbito local.

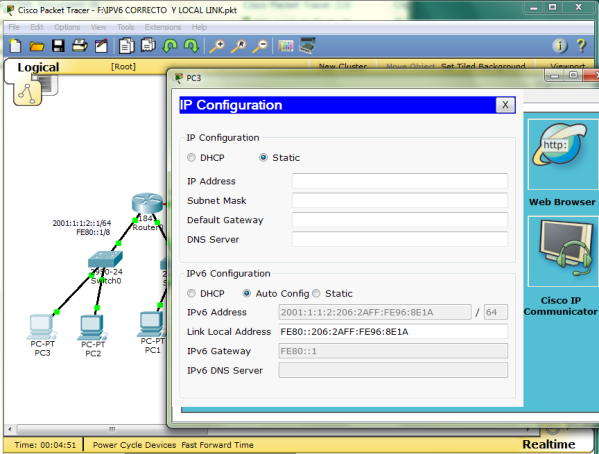

La segunda ipv6 address 2001:1:1:2::1/64 eui-64 es precisamente para comunicar el host con la red, y una combinación de esta ultima y la dirección mac de la interfaz conformaran la dirección ipv6 individual del host, fijaos en la siguiente captura observad la ipv6 address y la dirección de link local identificareis claramente lo que os indico.

4

Una vez realizado esto tendremos comunicación entre todos los host de cada subred Ethernet, como ejemplo os muestro una captura con un ping realizado desde el equipo pc0 al equipo pc3.

8

Y si deseáis ver como muestran estas configuraciones las interfaces del router os adjunto una captura del show ipv6 interface del router 0
2
Y bien esto es todo por este lab, tenéis a vuestra disposición el lab del escenario sin configurar para que tratéis de configurarlo por vosotros mismos aquí , tened en cuenta que este lab esta realizado con packet tracert 6.0.1 y no será compatible con versiones anteriores, si por otra parte queréis el lab configurado lo tenéis en este otrolink.
Espero que os gustara y que complementara la teoría, un saludo y hasta el siguiente.

Juan Carlos (@Bitacoraderedes)
